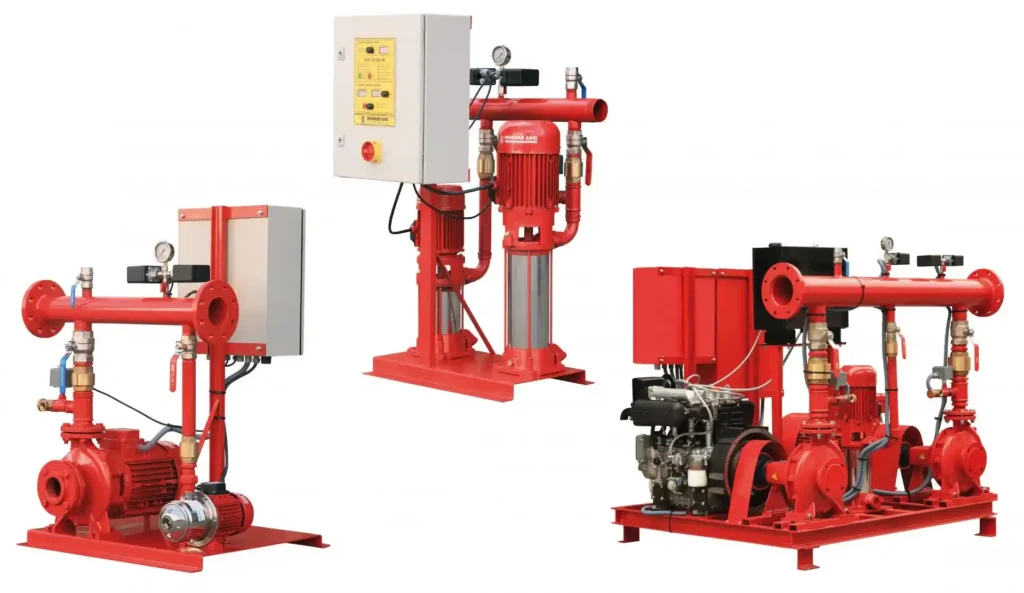

بوستر پمپ آتش نشانی ، دستگاهی است که از چند موتور پمپ موازی با هم تشکیل یافته است. در سیستمهای پمپاژ سنتی که در آنها یک یا چند الکتروپمپ به طور پیوسته حجم مشخصی از آب را به درون لولهها هدایت میکنند، تغییرات میزان مصرف آب میتواند موجب نوسان ناگهانی فشار در شبکه لولهکشی شود. در چنین شرایطی، احتمال آسیب به لولهها، شیرآلات و حتی بروز قطعی آب در برخی نواحی شهر یا ساختمان وجود خواهد داشت.
برای جلوگیری از این مشکلات، نیاز به کنترل و تعدیل تغییرات فشار آب به شدت احساس میشود. در این راستا، بوستر پمپها وارد عمل میشوند و با تنظیم میزان فشار آب مصرفی، از بروز نوسانات مضر جلوگیری به عمل میآورند. این دستگاهها، نقش کلیدی در حفظ پایداری شبکه آبرسانی و پیشگیری از آسیبهای احتمالی ناشی از تغییرات فشار ایفا میکنند.
سیستم اطفا حریق مجموعهای از تجهیزات، حسگرها، محرکها و مواد خاموشکننده است که بهصورت دستی یا خودکار فعال شده و سعی میکند در کمترین زمان ممکن آتش را خاموش یا گسترش آن را مهار کند. هدف نهایی این سیستمها نهتنها حفاظت از جان انسانهاست بلکه جلوگیری از آسیب به اموال، قطع خدمات حیاتی و توقف تولید در صنایع است. بسته به شرایط، میتوان از آب، گاز، پودر، فوم، یا حتی فناوریهای جدید مانند آئروسل یا مهآب استفاده کرد.
یکی از بخشهای حیاتی در ساختار مدرن شهرنشینی، بهرهگیری از سیستمهای هشدار و اطفای حریق نظیر پمپ آتشنشانی اطفاء حریق به شمار میرود. بوستر پمپهای آتشنشانی اطفاء حریق با ایجاد فشار بالا در مدار قرار میگیرند و وظیفه تأمین آب شبکه اطفاء حریق را بر عهده دارند.
با توجه به کارکرد محدود بوستر پمپ آتش نشانی ، احتمال بروز گیرپاژ در پمپها مطرح میشود. برای جلوگیری از این مشکل، مدار فرمان به گونهای طراحی شده است که امکان راهاندازی دورهای پمپها را فراهم میآورد. به عنوان نمونه، بوستر پمپ آتشنشانی پمپ آنلاین، نمونهای کارآمد از پمپهای مورد استفاده در سیستمهای اطفای حریق ساختمانها محسوب میشود که عملکرد مطلوبی ارائه میدهد.
با افزایش چشمگیر تراکم ساختوساز در شهرها و اجرای پروژههای بلندمرتبهسازی، ارتقاء سطح ایمنی به یکی از اولویتهای مناطق مختلف شهرداری تبدیل شده است. در این راستا، استفاده از سیستمهای هشدار و اطفای حریق جایگاه ویژهای پیدا کرده است.
در این سامانهها، بوستر پمپ آتش نشانی با فشار کاری بالا در مدار نصب میشوند و تأمین آب شبکه اطفاء حریق را بر عهده دارند. از آنجایی که این سیستمها بهطور مداوم مورد استفاده قرار نمیگیرند، خطر گیرپاژ پمپها همواره وجود دارد. بنابراین، از مدار فرمان بهره گرفته میشود تا در فواصل زمانی ۱۵ روزه، پمپها به مدت ۱۵ ثانیه به صورت خودکار روشن شده و از بروز این مشکل جلوگیری شود. همچنین لازم به ذکر است که با توجه به اهمیت حفظ فشار مناسب و عدم تمرکز بر صرفهجویی انرژی در بوستر پمپهای آتشنشانی، این سیستمها معمولاً با دور ثابت طراحی میشوند.
بوستر پمپ آتشنشانی به منظور تأمین آب و فشار لازم برای تجهیزات اطفاء حریق در ساختمانها به کار میرود. تعیین میزان فشار و دبی مورد نیاز، طبق محاسبات مهندسین مشاور و بر مبنای ضوابط ملی ساختمان و دستورالعملهای سازمان آتشنشانی انجام میگیرد. بر این اساس، هر بوستر پمپ آتشنشانی باید حداقل از دو پمپ مجزا تشکیل شده باشد، بهطوری که هر کدام به تنهایی قادر به تأمین کامل آب مورد نیاز سیستم اطفاء حریق باشند.
این دستگاه به عنوان یکی از ملزومات مهم عملیات اطفاء حریق شناخته میشود و با تقویت فشار آب در خطوط آتشنشانی، نقش پشتیبان را برای آتشنشانان ایفا میکند تا بتوانند مؤثرتر و سریعتر با حریق مقابله نمایند. نگهداری منظم از بوستر پمپهای آتشنشانی و اطمینان از آماده به کار بودن آنها امری ضروری است تا در مواجهه با آتشسوزیهای احتمالی، این تجهیزات به بهترین شکل عمل کنند.
بوستر پمپ آتشنشانی معمولاً با بهرهگیری از موتورهای قدرتمند، فشار آب را تقویت کرده و آن را به خطوط آتشنشانی هدایت میکند. این پمپها معمولاً در نقاط حساس و استراتژیک نصب میشوند تا در مواقع اضطراری به سرعت در دسترس باشند. به کارگیری بوستر پمپ در عملیات اطفای حریق، سبب بهبود چشمگیر کارایی سیستمهای اطفا میشود و به آتشنشانان این امکان را میدهد تا با سرعت و راندمان بالاتری آتشسوزیها را مهار کنند. افزون بر ساختمانها، در بسیاری از صنایع نیز این تجهیزات مورد استفاده قرار میگیرند.
مقاله پیشنهادی: پمپ آتشنشانی آب و فوم؛ قلب سیستمهای اطفاء حریق مدرن
انواع مختلف بوستر پمپ نقش گستردهای در تأمین آب شرب مراکز اداری، تجاری، تفریحی و ورزشی ایفا میکنند و همچنین در صنعت کشاورزی برای سیستمهای آبیاری تحت فشار در گلخانهها و باغات کشاورزی با کشت صنعتی مورد استفاده قرار میگیرند. این دستگاهها در سیستمهای اطفای حریق نیز تحت عنوان بوستر پمپ آتشنشانی و بوستر پمپ آبرسانی کاربرد زیادی دارند.
هایپر صنعت فامکو به عنوان یکی از تخصصیترین مراکز ارائه مشاوره در زمینه انتخاب انواع بوستر پمپ، فروش بوستر پمپ آبرسانی، بوستر پمپ آتشنشانی و تجهیزات اطفای حریق، خدمات گستردهای را به مشتریان خود عرضه مینماید.
گروه صنعتی فامکو که به عنوان بزرگترین واردکننده و تولیدکننده بوستر پمپ شناخته میشود، با بهرهگیری از فضایی کارگاهی به وسعت تقریبی ۳۰۰۰ متر مربع در جاده مخصوص تهران-کرج فعالیت میکند و به تولید بهترین انواع بوستر پمپ میپردازد. این مجموعه با هدف تأمین فشار آب در ساختمانهای بلندمرتبه، بیمارستانها، استادیومهای ورزشی، صنایع کشاورزی و تأمین آب ایستگاههای اطفای حریق (بوستر آتشنشانی)، همزمان نیاز به دبی (آبدهی) و فشار (هد) مورد نظر را پاسخ میدهد.
انواع بوستر پمپهای قابل ارائه عبارتند از:
بوستر پمپ خانگی
بوستر پمپ آبرسانی
بوستر پمپ آتش نشانی
دستهبندی انواع بوستر پمپها به شرح زیر انجام میگیرد:
تک پمپ
دور ثابت
دور متغیر
چند پمپ
دور ثابت (با پمپ پیشرو (جوکی پمپ) یا بدون آن)
دور متغیر
ترکیبی از دور ثابت و دور متغیر
بوستر پمپهای تک پمپه به طور خاص برای مصارف آب بهداشتی با نیاز کم تا متوسط در آبرسانی و کاربردهای صنعتی به کار گرفته میشوند. این نوع سیستمها به صورت کاملاً یکپارچه طراحی شدهاند و برای بهرهبرداری تنها کافیست کلکتور ورودی به منبع آب و کلکتور خروجی به شبکه مصرفی متصل گردد، در حالی که برق مورد نیاز نیز توسط تابلو کنترل فرمان تأمین میشود.
در بوستر پمپهای دور متغیر، به کمک فناوریهای روز، امکان تنظیم سرعت پمپ توسط اینورترهای تعبیه شده در تابلو فرمان فراهم شده است. استارت ناگهانی که از مشکلات رایج در پمپهای معمولی محسوب میشود و منجر به کاهش طول عمر و افزایش لرزشها میگردد، در این سیستم با استفاده از راهاندازی نرم، رفع شده است.
از نظر ظاهری، بوستر پمپهای دور متغیر مشابه نمونههای دور ثابت هستند، اما تفاوت اصلی در تغییرات ایجاد شده در تابلو برق و اضافه شدن اینورتر برای کنترل دور موتور است. این سیستم با تغییر سرعت الکتروموتور، دبی و فشار مورد نیاز را بهینهسازی میکند.
لازم به ذکر است که در سیستمهای کنترل بوستر پمپ آبرسانی دور متغیر، مدار فرمان و نقشه تابلو برق نقش حیاتی دارند. این تجهیزات به واسطه برخورداری از سیستم درایو فرکانس متغیر (VDF)، قادرند سرعت چرخش پمپ را متناسب با هد و دبی درخواستی تنظیم نمایند.
اینورترها با قابلیت برنامهریزی دقیق، شرایط عملکرد را بهینه ساخته و علاوه بر کاهش مصرف انرژی و هزینههای نگهداری، از استهلاک قطعات نیز میکاهند. همچنین ثبات فشار و حذف ضربههای هیدرولیکی از دیگر ویژگیهای بارز این سیستم به شمار میآید. هرچند هزینه اولیه نصب این سیستم نسبت به نمونههای دور ثابت بالاتر است، اما با گذر زمان از طریق صرفهجویی در مصرف برق و کاهش هزینههای نگهداری جبران میشود.
در بوستر پمپهای دور ثابت، پرشرسوییچها به گونهای تعبیه شدهاند که به صورت نوبتی دستور راهاندازی به پمپها میدهند تا آب مورد نیاز خطوط لوله تأمین گردد. در این سیستمها بین فشار کاری پمپها حدود ۰.۵ بار اختلاف در نظر گرفته میشود تا دبی و فشار مطلوب مدار حفظ گردد. پرشرسوییچهای نصب شده وظیفه مدیریت ترتیب کارکرد پمپها را مطابق با نیاز شبکه لولهکشی بر عهده دارند.
تفاوت اساسی میان بوستر پمپهای دور متغیر و دور ثابت در هوشمندی سیستم دور متغیر است. در این سیستم از اینورتر و سنسورهای ویژه استفاده شده تا متناسب با میزان مصرف آب، سرعت و قدرت پمپها تنظیم شود. به این ترتیب، در صورت باز بودن تعداد محدودی شیر آب، پمپ با توان کامل فعال نمیشود، بلکه فشار و سرعت مناسب مصرف واقعی را فراهم میکند. در مقابل، در سیستم دور ثابت چنین انعطافی وجود ندارد.
اغلب بوستر پمپهای دور ثابت به صورت نیمههوشمند طراحی شده و همراه با منابع تحت فشار رایج به کار میروند. در این حالت، ابتدا یک پمپ با توان کامل وارد مدار میشود و در صورت نیاز، پمپهای بعدی نیز فعال میگردند.
تمرکز بر بوستر پمپهای هوشمند دور متغیر
تأکید اصلی بر استفاده از بوستر پمپهای تمامهوشمند و دور متغیر است، چرا که این سیستمها مصرف برق بسیار کمتری دارند، استهلاک قطعاتشان به شدت کاهش یافته و صدای تولیدی آنها بسیار ناچیز است.
حفظ فشار ثابت در سراسر شبکه
حذف نیاز به منابع دیافراگمی
جلوگیری از بروز ضربات هیدرولیکی به دلیل حذف استارت و استاپ ناگهانی
تطبیق میزان آب پمپاژ شده با مقدار مصرف
کاهش فضای اشغالی در موتورخانه با حذف منابع دیافراگمی
کاهش فرسودگی قطعات متحرک و کوپلینگها
افزایش عمر عملیاتی بوستر پمپ و تجهیزات جانبی
کاهش هزینههای نگهداری و تعمیرات
صرفهجویی تا ۳۰٪ در مصرف برق به علت حذف جریان راهاندازی و هماهنگی سرعت موتور با میزان نیاز مصرف
بهرهمندی از سیستم حفاظتی یکپارچه و ایمن
پمپهای سانتریفیوژ افقی تک مرحلهای (Suction Horizontal End Centrifugal Pump)
پمپهای خطی عمودی (Vertical In-Line Pump)
پمپهای توربینی عمودی (Vertical Turbine Pump)
پمپهای دو مکشه یا اسپلیت کیس (Horizontal Split-Case or Double Suction Centrifugal Pump)
مقاله پیشنهادی: فوم دوزینگ آتش نشانی چیست؟
مجموعه پمپ آتشنشانی Suction End Centrifugal با ظرفیتهای 200، 250، 300، 400، 450 و 500 گالن در دقیقه در هدهای متنوع موجود است. انتخاب این پمپ باید توسط مهندس مشاور و بر اساس اسناد فنی کمپانی اصلی انجام گیرد. (برخی ظرفیتها ممکن است تنها دارای تاییدیه UL یا FM باشند.)
مجموعه پمپ آتشنشانی Case Split Horizontal در ظرفیتهای 100، 150، 200، 250، 300، 400، 450، 500، 750، 1000، 1500، 2000 و 2500 گالن بر دقیقه با هدهای گوناگون تولید میشود. انتخاب مناسب بر عهده مهندس مشاور و با ارجاع به مستندات اصلی خواهد بود
برای اطمینان از اینکه سیستم اطفای حریق توانایی تأمین فشار آب لازم جهت جلوگیری از گسترش آتش را دارد، استفاده از تجهیزات پمپ آتشنشانی الزامی میشود. در ساختمانهای بزرگ، منبع آب شهری یا مخازن مجاور به تنهایی قادر به تأمین فشار کافی نیستند؛ بنابراین، بوستر پمپها به عنوان مکمل سیستمهای اطفای حریق به کار گرفته میشوند.

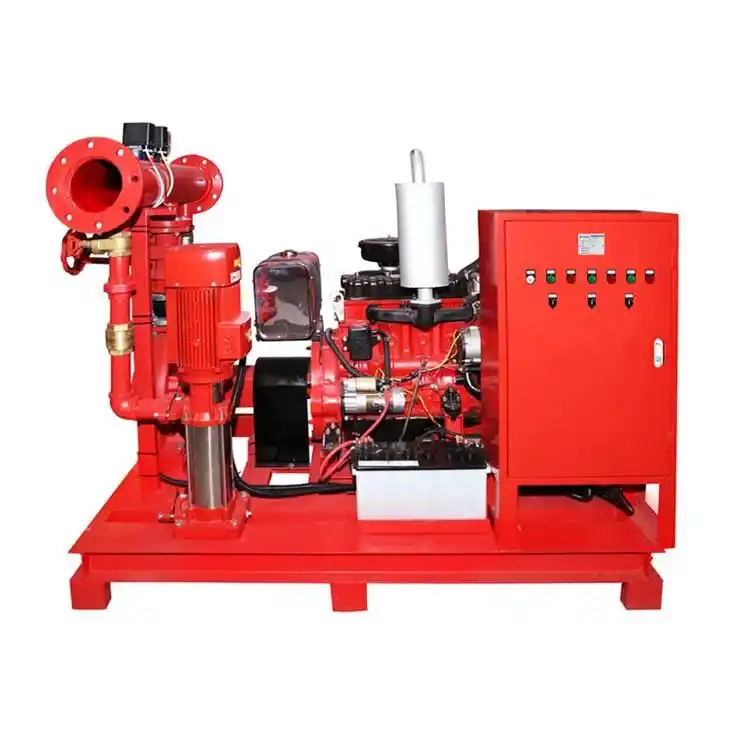

مرحله اول عملکرد بوستر پمپ آتش نشانی
بوستر پمپ آتشنشانی وظیفه دارد فشار آب سیستم را در سطحی معین که از قبل تعیین شده، حفظ کند. در صورتی که افت فشار رخ دهد (که توسط سنسورهای فشار نصبشده روی بوستر پمپ شناسایی میشود) و این کاهش به تابلو برق اعلام گردد، در گام نخست، اگر جوکی پمپ وجود داشته باشد، وارد مدار شده و افت فشار را جبران میکند.
مرحله دوم عملکرد بوستر پمپ آتشنشانی
چنانچه دبی مورد نیاز از ظرفیت جوکی پمپ فراتر برود و کاهش فشار بیشتری اتفاق بیفتد، تابلو برق فرمان فعالسازی پمپ اصلی را صادر میکند تا فشار مطلوب دوباره برقرار گردد.
مرحله سوم عملکرد بوستر پمپ آتش نشانی
در این مرحله، پمپ اصلی به طور خودکار شروع به کار میکند و همراه با جوکی پمپ، فشار سیستم را افزایش میدهد. پمپ اصلی تا زمانی که سیستم اطفای حریق به آب نیاز داشته باشد، فعال باقی میماند و هنگامی که پرشر سوئیچ فشار مطلوب را تشخیص دهد، سیگنال قطع عملکرد به تابلو برق ارسال میشود.
مرحله چهارم عملکرد بوستر پمپ آتش نشانی
در این وضعیت، تابلو برق دستور توقف را برای دیزل موتور پمپ صادر میکند. اگر پمپ اصلی به هر دلیل روشن نشود، با فرمان تابلو برق، پمپ رزرو وارد مدار شده و وظیفه تأمین فشار سیستم را بر عهده میگیرد.
هنگام خرید بوستر پمپ آتش نشانی باید به موارد زیر توجه شود:
ساختمانهایی که برای دریافت تاییدیه آتشنشانی ملزم به رعایت دستورالعملهای مربوطه هستند، باید مطابق شیوهنامه صادر شده توسط سازمان آتشنشانی عمل کنند.
این ساختمانها لازم است به سیستمهای اعلام و اطفای حریق مجهز باشند و از بوستر پمپهای آتشنشانی که به عنوان قلب سیستم عمل میکنند، بهرهمند شوند.
دستورالعملهای آتشنشانی شامل الزامات اطفاء حریق، اعلام حریق، اگزاست، ایمنی معماری، دربهای مقاوم به آتش و سایر موارد مرتبط میشود.
در بسیاری از شهرها و شهرکهای صنعتی، فشار شبکههای آبرسانی کمتر از میزان مورد نیاز برای تأمین فشار مناسب تجهیزات آتشنشانی است. بنابراین، استفاده از بوستر پمپهای آتشنشانی برای افزایش فشار آب امری متداول به شمار میآید.
بوستر پمپهای آتشنشانی عمدتاً فشار آب ورودی را افزایش میدهند ولی تاثیر قابل توجهی بر دبی آب (آبدهی) ایجاد نمیکنند. اگر شرکت آب شهری بتواند حداقل دبی مورد نیاز سیستم آتشنشانی را فراهم کند، بوستر پمپ فقط برای افزایش فشار به کار میرود. اما در صورت کمبود دبی، به کارگیری مخازن ذخیره آب در ورودی بوستر پمپ الزامی خواهد شد.
پمپ آب و بوستر پمپ آتشنشانی هر دو نقشی اساسی در تأمین فشار آب مورد نیاز ساختمانها بر عهده دارند. با این وجود، میان عملکرد، کاربرد و طراحی این دو تجهیز تفاوتهای قابل توجهی مشاهده میشود که شناخت آنها برای انتخاب مناسب سیستم آبرسانی و اطفاء حریق اهمیت ویژهای دارد.
پمپ آب به عنوان نیروی محرکه سیستم آبرسانی ساختمان شناخته میشود و مسئولیت انتقال آب از منبع به محلهای مصرف را بر عهده میگیرد. این پمپها در مدلهای متنوعی مانند شناور، سانتریفیوژ و دورانی ساخته شدهاند و انتخاب آنها بر پایه نیاز ساختمان و ویژگیهای منبع آب صورت میپذیرد. پمپهای آب عموماً برای تأمین آب مصرفی روزمره، آبیاری فضای سبز و سایر مصارف غیرمرتبط با اطفاء حریق مورد استفاده قرار میگیرند.
در مقابل، بوستر پمپ آتشنشانی به طور ویژه برای افزایش فشار آب در سیستمهای اطفاء حریق طراحی شده است. این نوع پمپ غالباً در ایستگاههای آتشنشانی و برجهای بلند نصب میشود و در زمان بروز حوادثی مانند آتشسوزی به کار گرفته میشود تا فشار لازم جهت خاموش کردن آتش تأمین گردد. بوستر پمپهای آتشنشانی معمولاً از موادی مقاوم مانند چدن یا استیل تولید میشوند تا در برابر حرارت بالا، خوردگی و مواد شیمیایی دوام بیاورند.
یکی از برجستهترین تفاوتهای بین پمپ آب و بوستر پمپ آتشنشانی در میزان فشار و دبی تولیدی آنها نهفته است. بوستر پمپهای آتشنشانی فشار بسیار بیشتری نسبت به پمپهای آب فراهم میکنند، موضوعی که برای مقابله با آتشسوزیهای وسیع ضروری به نظر میرسد. همچنین دبی این پمپها بالاتر است تا بتوانند حجم قابل توجهی از آب را در مدت زمانی کوتاه منتقل نمایند.
در پایان، باید یادآور شد که بهرهگیری همزمان از بوستر پمپ آتشنشانی و پمپهای آب، امکان راهاندازی یک سیستم آبرسانی کامل و ایمن را مهیا میکند. پمپهای آب تأمین آب روزانه ساکنان را بر عهده دارند و بوستر پمپهای آتشنشانی، آماده مقابله با شرایط اضطراری خواهند بود. انتخاب صحیح این تجهیزات و نصب اصولی آنها، ضامن ایمنی بیشتر ساختمان و حفاظت از جان و مال افراد در برابر حوادث پیشبینی نشده خواهد بود.
بوستر پمپهای آتشنشانی UL به عنوان عنصر کلیدی سیستمهای اطفای حریق در ساختمانها و صنایع، نقش مهمی در کنترل آتشسوزی بر عهده دارند. این تجهیزات پیشرفته که مطابق با استانداردهای سختگیرانه نویسندگان آزمایشگاههای آمریکا (UL) ساخته میشوند، با تضمین کارایی پایدار در شرایط بحرانی، به طرز چشمگیری سطح ایمنی را افزایش میدهند. استاندارد UL با تدوین معیارهای دقیق در زمینه طراحی، تولید و عملکرد بوستر پمپها، اطمینان میبخشد که این دستگاهها بتوانند فشار و دبی آب مورد نیاز برای خاموش کردن آتش را در کوتاهترین زمان ممکن تأمین کنند. به بیان دیگر، بوستر پمپهای UL با ارائه عملکردی هوشمندانه و کارآمد، مانعی قدرتمند در برابر گسترش حریق ایجاد میکنند.
از جمله ویژگیهای برجسته بوستر پمپهای UL، میتوان به سطح بالای قابلیت اطمینان آنها اشاره کرد. این تجهیزات با بهرهگیری از مواد اولیه مرغوب و استفاده از فناوریهای پیشرفته، در برابر شرایط محیطی سخت و فرسایش دوام میآورند. علاوه بر این، سیستمهای کنترل هوشمندی که در این پمپها تعبیه شده، عملکرد را به صورت لحظهای نظارت کرده و در صورت بروز هرگونه نقص، به سرعت برای رفع آن اقدام میکنند. این ویژگیها، بوستر پمپهای UL را به گزینهای ایدهآل برای ساختمانهای مسکونی، تجاری، صنعتی و مراکز حساس تبدیل ساخته است.
علاوه بر اطمینانبخشی، بوستر پمپهای UL از لحاظ بهرهوری نیز در جایگاه بالایی قرار دارند. این پمپها توانایی تأمین فشار و دبی مورد نیاز برای مقابله با آتشسوزی در ارتفاعات زیاد و فواصل طولانی را دارا هستند. همچنین، به دلیل تنوع گسترده مدلها و ظرفیتهای موجود، میتوان آنها را متناسب با نیازهای هر پروژه ساختمانی یا صنعتی انتخاب و نصب کرد. بنابراین، با بهرهمندی از بوستر پمپهای UL، میتوان یک سیستم اطفای حریق کارآمد و جامع را طراحی و پیادهسازی نمود که در برابر انواع مختلف آتشسوزی کارایی لازم را داشته باشد.
